波纹填料网

波纹填料网
波纹填料网主要采用40目-80目的金属网为原料，以波纹形式制成的工业填料。 另有由0.1mm以上的薄钢板压制而成波纹填料产品。波纹填料网是筛网家族里的一个分支产品，它是制作不锈钢丝网波纹填料（规整填料）唯一的原材料。填料网的规格型号常用的是60目12丝和60目15丝填料网。填料网的材质最为常见的是304材质，再有就是价格比较低廉的202和201材质。填料网的材质应该根据使用环境中腐蚀性的强弱来确定材质的高低。我公司主要生产不锈钢波纹填料（丝网波纹填料、孔板波纹填料）

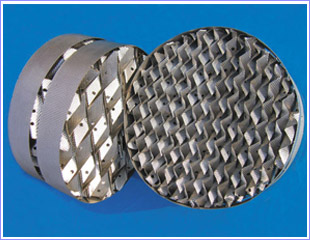

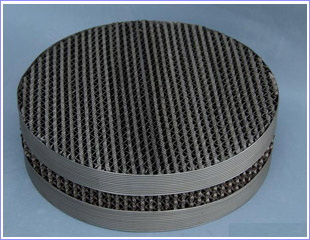

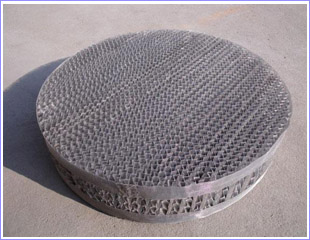

不锈钢丝网波纹填料是由不锈钢编织网压制成的若干波纹片，按照一定的直径要求垂直叠合组装成盘状的规整填料。相邻波纹片的波纹倾斜方向相反，上下相邻填料盘的波纹片成90°交叉。
材质主要是：304、304L、316和316L。
特点：壁薄、耐热、空隙大、通量大、阻力小、分离效率高等特点。
波纹填料最适合的应用场合：
1、真空系统，气相控制吸收；
2、中试至十米以上塔；
3、旧塔改造，提高通量与分离效率，节省能耗；
4、降低压降，以便应用热泵、热集成网络

 丝网波纹填料几何特性参数

填料型号

材质

峰高

比表面积

水力直径

倾斜角ω度

空隙率ε

F因子m/s

理论塔板数

压力降

CY

不锈钢

4.3

700

5

45

87-90

1.3-2.4

6-9

5

BX

6.3

500

7.3

300

95

2-2.4

4-5

1.5

孔板波纹填料几何特性参数

主要填料型号

材质

峰高

比表面积m2/m3

水力直径dh mm·

倾斜角ω度

空隙率ε%

F因子

理论塔板数No/m

压力降

SM125

1Cr18Ni9Ti

24

125

1.5

45

98.5

3

1-1.2

1.5

SM250

1Cr18Ni9Ti

12

250

15.8

45

97

2.6

2-3

1.5-2

SM350

1Cr18Ni9Ti

8

350

12

45

95

2

3.5-4

1.5

SM450

1Cr18Ni9Ti

6.5

450

9

45

93

1.5

3-4

1.8

压延孔板波纹填料几何特性参数

填料型号

材质

理论塔板数

峰高

空隙率ε

比表面积m2/m3

压力降mmHg/m

>因子m/s

700y

1Cr18Ni9Ti

5-7

4.3

85

700

7

1.6

500x

1Cr18Ni9Ti

3-4

6.3

90

500

2

2.1

250y

1Cr18Ni9Ti

2.5-3

12

97

250

2.25

2.6
丝网波纹填料几何特性参数
